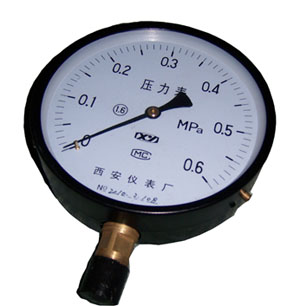

Y-100普通压力表

仪器名称：Y-100普通压力表
市场价格: 洽谈
仪器类别: 弹簧管压力表
咨询电话： 029-84381734 传真:88623902转810

::产品简介::

西安仪表厂压力表Y-100普通压力表

内容简介：普通压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力，广泛应用于石油、化工、冶金等工业。

技术参数：

型号	结构形式	*度%	测量范围 MPa
Y-40Z	轴向无边	±2.5	-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；0～100；
Y-60	径向无边
Y-60T	径向带后边
Y-60Z	轴向无边
Y-60ZQ	轴向带前边
Y-100	径向无边	±1.6
Y-100T	径向带后边
Y-100Z	轴向无边
Y-100ZQ	轴向带前边
Y-150	径向无边
Y-150T	径向带后边
Y-150Z	轴向无边
Y-150ZQ	轴向带前边
注：轴向可按要求带方形前边。

普通压力表使用工作温度：-40℃～70℃
普通压力表执行标准：GB/T1226-2001

外形尺寸：

型号	外形尺寸 mm
型号	A	B	C	D	d	d₀	M
Y-40Z	29	24	0	50	/	/	14×1.5
Y-60	31	32	14	60	/	/	14×1.5
Y-60T	31	32	15		75	3.4
Y-60Z	30	32	0		/	/
Y-60ZQ	30	32	0		75	3.4
Y-100	44	45	18	100	/	/	20×1.5
Y-100T	44	46	19		118	5.5
Y-100Z	43	45	34		/	/
Y-100ZQ	43	45	44		118	5.5
Y-150	50	47	19	149	/	/	20×1.5
Y-150T	50	48	20		165	5.5
Y-150Z	51	47	55		/	/
Y-150ZQ	51	47	55		165	5.5
注：连接螺纹可按要求订货．

使用与订货须知：
工作环境应无腐蚀性气体。
订货请说明名称、型号及测量范围
