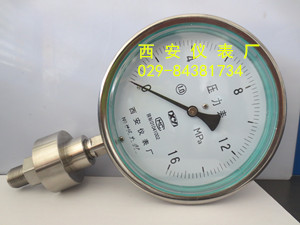

  1、简介： YTPF-100B不锈钢隔膜压力表（1.0级）测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合。 由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表，隔膜压力表与设备连接方式主要有螺纹连接和法兰连接及卫生卡箍式等.。

2、主要技术参数:

名称：YTPF-150B不锈钢隔膜压力表（1.0级）

表盘直径：Φ100mm

精度等级：1.0级

螺纹：M20*1.5

测量范围：-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；

0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4；0～6；0～10；

0～16；0～25；0～40；0～60；0～100MPa

 3、YTPF-100B不锈钢隔膜压力表（1.0级）工作条件：

(1)温度：环境温度-20~+55℃；被测介质温度-20~+55℃ 。

(2)工作压力：静负荷：用至测量上限值的3/4 。

(3) 交变负荷：用至测量上限值的2/3 。

(4) 短时压力：用至测量上限值 。

4、隔膜材料：0Crl7Nil2Mo2(316)；

                 乃尔合金(Cu30Ni70)；

                  哈氏合金(H276C)；

                  钽(Ta)及氟塑料(F4)
