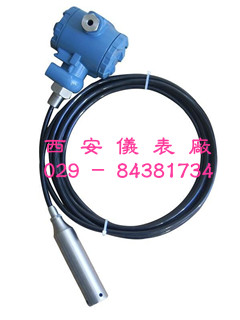

 1351投入式智能液位变送器

一、工作原理：

 1351投入式智能液位变送器是基于所测液体静压与该液体高度成正比的原理，采用扩散硅压阻效应，过程压力作用于硅压力传感器，使它的惠斯登电桥值发生变化，并被转换成电压信号。经过温度补偿和线性校正，该信号经模/数转换输入微处理器，运算修正后得到过程压力数字信号，在经数/模转换成4-20mADC电流，作为二线制模拟输出信号，过程压力数字信号可由通信电路转换为HART数字信号叠加于4-20mADC回路，供相应的数字装置接收。

二、主要功能介绍：

1351投入式智能液位变送器采用结构封装技术和补偿工艺，性能稳定可靠，变送器探头采用全不锈钢密封结构，内充硅油，传感器芯片与介质完全隔离，可测量多种介质的液位。主要功能有：数字通信，数据存贮；五位数字LCD输出显示；组态保护；就地零点、量程调整；防爆等。

1、硬件功能：

过程压力→半导体压阻原件→电压信号→AD转换→DA转换→模拟信号4-20mADC

2、软件功能：

测试：1351投入式液位变送器运行时可连续进行自测。如果要检测4-20mADC回路，可将变送器设定为恒流输出模式。设定的数据包括：量程，工程单位，阻尼时间，输出方式以及相关的管理信息。

自诊断：自诊断内容包括：敏感元件故障、A/D转换故障、贮存器故障及通信错误等。

三、主要应用领域:

适用于水利、电力、*、供水、排水、石油、食品等行业的液位测量和控制，是水利、*、排水等企业测量液位的*产品。

四、主要技术参数：

1、基本参数：

2、输出：4-20mADC模拟信号并叠加符合HART协议数字过程变量信号。

3、电源：变送器供电电源为12-36V Dc 。纹波含量小于1%，现场运行时，一般型由配电器或稳压电源供电。

4、输出形式：变送器输出形式为二线制。

5、温度范围：环境温度-20-85℃ 。

6、安装方式：1351投入式智能液位变送器可借助于法兰安装；还可借助于安装支架固定在直径50mm左右的水平或垂直管道上。传感部分投入到被测液体内。

7、精度：精度为所调整量程的±0.1%

          精度为所调整量程的±0.1%

五、1351投入式智能液位变送器的特点：

1、稳定性好，精度高。

2、直接投入到被测介质中，安装使用方便。

3、固态结构，无可动部件，高可靠性，使用寿命长。

4、宽范围的温度补偿。

5、具有电源反向极性保护及过载限流保护。
