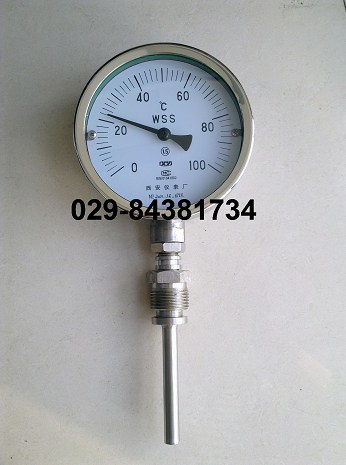

WSS-411，WSS-401，WSS-481，WSS-581双金属温度计WSS-481W

仪器名称：WSS-411，WSS-401，WSS-481，WSS-581双金属温度计WSS-481W
市场价格: 洽谈
仪器类别: 温度仪表
咨询电话： 029-84381734 传真:88623902转810

::产品简介::

名称:	WSS-411，WSS-401，WSS-481，WSS-581双金属温度计WSS-481W,WSS-481F

1、应用

双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。

2、特点

现场显示温度，直观方便

安全可靠，使用寿命长；

多种结构形式，可满足不同要求

3、工作原理

双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。

4、主要技术参数

产品执行标准：

JB/T8803-1998

GB3836-83

标度盘公称直径：60、100、150

精度等级：1.0、1.5

热响应时间：≤40s

防护等级：IP55

角度调整误差：角度调整误差应不超过其量程的1.0％

回差：温度计回差应不大于基本误差限的*值

重复性：温度计重复性极限范围切应不大于基本误差限*值的1／2

5、测温范围

测温范围 ℃	适应范围
测温范围 ℃	工业、商业	实验室、小型
-80-+40	√	√
-40-+80	√	√
0-50	√	√
0-100	√	√
0-150	√	√
0-200	√	√
0-300	√	√
0-400	√	√
0-500	√	√

轴向型双金属温度计

型号测温范围℃ 精度等级保护管材料规    格安装固定装置

D L

WSS-300
-80-+40

0-80

0-100

0-150

0-200

0-400

0-500

　
1．5
1Cr18Ni9Ti

304

316

316L

哈氏C-276
Φ60
75

100

150

200

300

400

500

750

1000

　
无固定装置

WSS-400 Φ100

WSS-500 Φ150

WSS-301 Φ60 可动外螺纹

WSS-401 Φ100

WSS-501 Φ150

WSS-302 Φ60 可动内螺纹

WSS-402 Φ100

WSS-502 Φ150

WSS-303 Φ60 固定螺纹

WSS-403 Φ100

WSS-503 Φ150

WSS-304 Φ60 固定法兰

WSS-404 Φ100

WSS-504 Φ150

WSS-305 Φ60 卡套螺纹

WSS-405 Φ100

WSS-505 Φ150

WSS-306 Φ60 卡套法兰

WSS-406 Φ100

WSS-506 Φ150

径向型双金属温度计

型号测温范围℃ 精度等级保护管材料规    格（mm）安装固定装置

D L

WSS-310
-80-+40

0-80

0-100

0-150

0-200

0-400

0-500

　
1．5
1Cr18Ni9Ti

304

316

316L

哈氏C-276
Φ60
75

1 00

150

200

300

400

500

750

1000

　
无固定装置

WSS-410 Φ100

WSS-510 Φ150

WSS-311 Φ60 可动外螺纹

WSS-411 Φ100

WSS-511 Φ150

WSS-312 Φ60 可动内螺纹

WSS-412 Φ100

WSS-512 Φ150

WSS-313 Φ60 固定螺纹

WSS-413 Φ100

WSS-513 Φ150

WSS-314 Φ60 固定法兰

WSS-414 Φ100

WSS-514 Φ150

WSS-315 Φ60 卡套螺纹

WSS-415 Φ100

WSS-515 Φ150

WSS-316 Φ60 卡套法兰

WSS-416 Φ100

WSS-516 Φ150

万向型双金属温度计

型号测温范围℃ 精度等级保护管材料规    格安装固定装置

D L

WSS-480
-80-+40

0-80

0-100

0-150

0-200

0-400

0-500

　
1．5
1Cr18Ni9Ti

304

316

316L

哈氏C-276

　
Φ100
75

100

150

200

300

400

500

750

1000

　
无固定装置

WSS-580 Φ150

WSS-481 Φ100 可动外螺纹

WSS-581 Φ150

WSS-482 Φ100 可动内螺纹

WSS-582 Φ150

WSS-483 Φ100 固定螺纹

WSS-583 Φ150

WSS-484 Φ100 固定法兰

WSS-584 Φ150

WSS-4285 Φ100 卡套螺纹

WSS-585 Φ150

WSS-486 Φ100 卡套法兰

选型须知

（1）型号

（2）表盘直径

（3）精度等级

（4）安装固定形式

（5）测温范围

（6）长度或插入深度

西安仪表厂
