1、紧凑的双活塞齿条式结构,啮合*,效率高,输出扭矩恒定。
2、铝制缸体、活塞及端盖,与同规格结构的执行器相比重量轻。
3、缸体为挤压铝合金,经硬质阳极氧化处理,内表面质地坚硬,强度,硬度高。采用低摩擦材料制成的滑动轴承,避免了金属间的相互直接接触,摩擦系数低,转动灵活,使用时间长。
4、气动执行器与阀门连接符合ISO5211标准
5、气源孔符合NAMUR标准。
6、气动执行器底部轴装配孔(符合ISO5211标准)成双四方形,便于带方杆的阀线性或45°转角安装。
7、输出轴的顶部和顶部的孔符合NAMUR标准。
8、两端的调整螺钉可调整阀门的开启角度。
9、相同规格的有双作用式、单作用式(弹簧复位)。
10、可根据阀门需要选择方向,顺时针或逆时针旋转。
11、根据用户需要安装电磁阀、定位器(开度指示)、回信器、各种限位开关及手动操作装置。
外形及连接尺寸表(见图及表格) 尺寸 mm 选项 接口螺纹 型号 A B C D ΦE ΦF ΦG ΦH I ΦJ □K L M N O P Q R×Q ΦS T U NA =20 NA =30 90° 120° 180° GT52 50 59 74 94 104 12 12 ISO FO3 Φ36 ISO FO5 Φ50 M5×8 23.8 CH.11 125 146 191 CH.10 80 M6×10 2 18 812 12 40 114 1/8"G GT63 60 70 88 108 118 12 12 ISO FO5 Φ50 ISO FO7 Φ70 M6×10 23.8 CH.14 140 151 196 CH.10 80 M8×13 2 18 1015 16 40 128 1/8"G GT83 65 91 108 128 138 14 18 ISO F05 Φ50 ISO FO7 Φ70 M6×10 32.3 CH.17 182 207 270 CH.10 80 M8×13 2 19 1015 16 40 148 1/8"G GT110 90 120 140 160 170 19.5 25 ISO FO7 Φ70 ISO F10 Φ102 M8×13 40.3 CH.22 222 252 323 CH.14 80 M10×16 2.5 24.5 1422 22 40 180 NAMR 1/4"G GT127 103 137 160 180 190 28 40 ISO FO7 Φ70 ISO F10 Φ102 M8×13 53.3 CH.22 284 350 450 CH.20 80 M10×16 3 25 2025 30 40 200 NAMR 1/4"G GT160 110 172 198 228 36 40 ISO F10 Φ102 ISO F12 Φ125 M10×16 66.3 CH.27 378 442 568 CH.28 130 M12×20 3 29 2830 42 50 248 NAMR 1/4"G GT190 125 224 255 285 47 60 ISO F14 Φ140 79.3 CH.36 412 485 632 CH.32 130 M16×25 4 40 3234 48 50 305 NAMR 1/4"G GT210 135 224 255 285 47 60 ISO F14 Φ140 79.3 CH.36 452 526 676 CH.32 130 M16×25 4 40 3234 48 50 305 NAMR 1/4"G GT254 159 272 302 332 47 60 ISO F14 Φ140 105.3 CH.46 603 705 905 CH.32 130 M20×28 4 50 3640 60 50 352 NAMR 1/4"G
单作用式输出扭矩表
传动结构原理

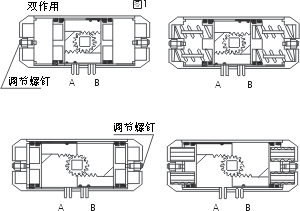

当压缩空气从图1所示A管咀进入气动执行器时,气体推动双活塞向两端(缸盖端)真线运动,活塞上的齿条带动旋转轴上的齿轮时针方向转动90°,阀门即被打开。此时气动执行器两端的气体随B管咀排出。反之,当压缩空气从图1所示B管咀进入气动执行器的两端时,气体推动双活塞向中间直线运动,活塞上的齿条旋转轴上的具轮顺时针方向转动90°,阀门即被关闭。此时气动执行器中间的气体随A管咀排出。以上为标准型的传动原理。根据用户需求,气动执行器可装置成与标准型相反的传动原理,即旋转轴顺时针方向转动为开启阀门,逆时针方向转动为关闭阀门。
单作用(弹簧复位型)气动执行器A管咀为进气口,B管咀为排气孔(B管咀应安装消声器)。A管咀进气为开启阀门,断气进靠弹簧力关闭阀门。
