指示仪IH15-4133-2000A2

::产品简介::

1、IH15-4133-2000A2指示仪 内容简介：

IH15指示仪是以4-20mA DC为输入信号的指示仪，刻度长100mm.可有两个指针指示。I系列备有表箱嵌入安装和控制盘直接安装等两种型式。此外还有本质安全型。

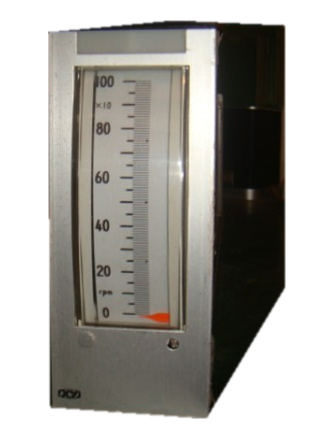

图:IH指示仪

IH15-4133-2000A2(表箱嵌装型）

IH15-4134-2000A2(表箱嵌装型）

1、内容简介：IH15指示仪是以4-20mA DC为输入信号的指示仪，刻度长100mm.可有两个指针指示。I系列备有表箱嵌入安装和控制盘直接安装等两种型式。此外还有本质安全型。

图:IH指示仪

2、标准规格

4133型指示仪（表箱表箱嵌装型）

输入信号：4-20mA DC

内阻：约10Ω

输入点数；1或者2

指示范围:输入信号的0-*

刻度有效长；100mm

指针的颜色：

单针指示仪；红色

双针指示仪：*输入（右）为红色

第二输入（左）为绿色

3、刻度盘

单针指示仪；一行刻度一行数字。

双针指示仪；每个输入各有一行刻度一行数字。

4、精度：

量程的±1.0%

环境温度0-50℃

环境湿度：5-95%相对湿度。

绝缘电阻；各端子和接地端子间100MΩ/500V DC

绝缘强度：各端子对表箱间：500V AC/1min

5、结构：本质安全型结构（iaIICT5)*或一般结构。

*只适用于单针指示仪。

6、安装方式：可单台或多台密集安装在室内的控制盘上（表箱嵌装）。本质安全型也可安装在危险场所。

接线；

7、接线：

表体和表箱间；用接插件连接。

外部接线；M3.5mm螺钉接线端子。

8、材料及表面涂敷；

面板：拉毛氧化铝板。

表箱：钢板、灰色烤漆。

流程牌：乳白色半透明丙烯板。

尺寸；48.4*10.5（mm)

重量；

表体；4133型；2.4kg

表箱；3.2kg(安装附件除外）

西安仪表厂
